銀海潔疊片過濾器
 |
人氣：3013 發布時間：2011-02-22 15:14 關鍵詞：過濾設備 產品型號： 應用領域：水處理 產品價格：面議 想了解更多產品詳情，請 |
工作原理
疊片式過濾器（ADF）是利用開有溝槽的塑料疊片疊加壓緊，在相鄰疊片接觸面之間形成交叉的溝槽，水流經溝槽時雜質被攔截在溝槽交叉處而完成的過濾過程。疊片在反洗的時候松開，很容易將溝槽中的雜質沖洗干凈。
過濾過程

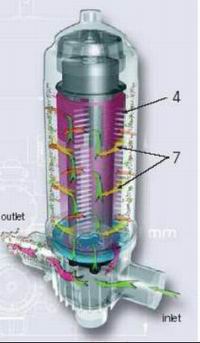

過濾時，待過濾的水從濾筒底部的進水口（1）進入過濾器。
水進入過濾器后，水流經過濾芯底部的渦流螺旋盤（2）上的渦旋葉輪時，水流被加速旋轉，產生強大的“離心”作用，使得水中比重較大的顆粒（3）遠離疊片外緣，被甩到到濾筒內壁上在上升的水流作用下，集中到過濾器的頂部。這樣，進入濾芯的水中的雜質就大大減少，從而減少了疊片的清洗頻率，達到減少污水排放的效果。
經過離心分離后的水，從疊片組（4）的外邊緣向里經過溝槽，收集到中心凈水室中，然后從凈水室底部中心出口（6）流出。疊片組經由濾芯頂部的活塞（5）中的彈簧壓緊。雜質則被攔截在特別設計疊片的外緣和溝槽里面不同深度的交叉處。
 |
 |
| 過濾狀態 | 反沖洗狀態 |
反洗過程
根據一個可設定的壓差或者時間來啟動控制器，控制位于過濾器進出口處的氣動或水力控制閥門的開啟和關閉，使過濾器的水逆向流動，實現反沖洗的功能。
干凈的水從出口進入濾芯中心凈水室，水壓將活塞頂起，將彈簧進一步壓縮，松開被彈簧壓緊的疊片組，同時濾芯內骨架上的一排噴嘴開始噴射清洗水。疊片在噴射的水流作用下開始繞著濾芯中心支架旋轉和上下顫動，從而將溝槽交叉處的雜質沖出溝槽，與濾筒頂部的離心分離集中的雜質一起，隨水流迅速從過濾器入口流到污水收集管道。
過濾系統
ADF采取單元化模塊設計，通過三通閥門和管道連接，組成過濾系統，從而實現在控制器控制下過濾狀態和反洗狀態自動切換的功能，使得過濾連續不斷流。單套系統可以滿足不同大處理量的要求。
典型應用
1.較小口徑噴嘴保護
2.UF前置保安過濾
3.水處理系統前端處理
