該機組是最理想的消防增壓穩壓設備，根據國家標準《建筑防火規范》、《高層民用建筑防火規范》而設計，由消防穩壓泵、備用泵、穩壓罐、控制柜、管路閥門等組成。各項功能符合國家公安部標準GA30.3-2002的要求。它能滿足高層建筑因高位消防水箱的設置高度不夠而不能保證消防最不利點消火栓靜水壓力；在沒有高位消防水箱的建筑，也能保證消防初期10分鐘（5l/s）用水量。
設備構成及性能

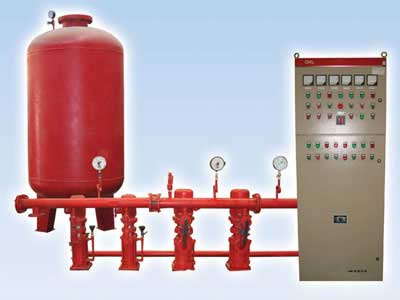

本設備由隔膜式氣壓罐、水泵、遠傳壓力表、閥門、管道及電控柜等組成。是消防給水系統最理想的消防增壓穩壓設備，它能使消防管道系統始終保持最不利點消火栓及自動噴水所需的壓力，而且能使氣壓罐始終貯有所要求壓力的消防水量，一旦發生火災，確保消火栓等消防設備可以立即投入撲救。
設備工作原理
利用氣壓罐所設的P1、P2、P3、P4四個運行壓力，由壓力的變化控制水泵的啟停來達到增壓穩壓的功能。P1為消防最不利點所需壓力，P2為消防泵啟動壓力，P3 -P4為平時因管道系統滲漏，需要不斷進行補水使其穩壓的啟停壓力。
機組性能
1. 本設備電控柜配雙路電源，具有手動或自動功能，水泵采用一用一備，主泵故障時，備用泵自動投入運行。
2. 平時水泵在P3 -P4正常范圍內啟動、停止，使消防管網保持最不利點消防壓力并保持氣壓罐內貯存一定的調節水量，一旦發生火情，水壓由P3降至P2時，雙泵同時啟動，同時發出報警信號，延遲5-10秒后，直接或間接啟動消防主泵。消防主泵啟動5-10秒自動切斷增壓穩壓設備控制電源。
3. 設備為機組構成，結構緊湊，體積小，控制功能齊全。
|
序號
|
增壓穩壓設備型號
|
消防壓力P1 MPa
|
立式隔膜式氣壓罐
|
配用水泵
|
|
型號規格
|
容積系數
|
罐內水容積
|
型號
|
臺數
|
|
1
|
ZW（L）-I-X-7
|
0.10
|
SQL800×0.6
|
0.60
|
300
|
32LG6.5-15×2
N=1.5Kw
|
2
|
|
2
|
ZW（L）-I-Z-10
|
0.16
|
SQL800×0.6
|
0.8
|
150
|
25LG3-10×5
N=1.5Kw
|
2
|
|
3
|
ZW（L）-I-X-10
|
0.16
|
SQL800×0.6
|
0.6
|
300
|
32LG6.5-15×3
N=2.2Kw
|
2
|
|
4
|
ZW（L）-I-X-13
|
0.22
|
SQL1000×0.6
|
0.76
|
450
|
32LG6.5-15×3
N=2.2Kw
|
2
|
|
5
|
ZW（L）-I-XZ-10
|
0.16
|
SQL1000×0.6
|
0.65
|
450
|
40LG12-15×3
N=3.0Kw
|
2
|
|
6
|
ZW（L）-I-XZ-13
|
0.22
|
SQL1000×0.6
|
0.68
|
450
|
40LG12-15×3
N=3.0Kw
|
2
|
|
7
|
ZW（L）-Ⅱ-Z-10
|
0.22-0.38
|
SQL800×0.6
|
0.80
|
150
|
25LG3-10×6
N=2.2Kw
|
2
|
|
8
|
0.38-0.50
|
SQL800×1.0
|
0.80
|
150
|
25LG3-10×8
N=2.2Kw
|
2
|
|
9
|
0.50-0.65
|
SQL800×1.0
|
0.80
|
150
|
25LG3-10×10
N=3.0Kw
|
2
|
|
10
|
0.65-0.85
|
SQL800×1.5
|
0.80
|
150
|
25LG3-10×12
N=4.0Kw
|
2
|
|
11
|
ZW（L）-Ⅱ-X-10
ZW（L）-Ⅱ-X-13
|
0.22-0.38
|
SQL1000×0.6
|
0.78
|
300
|
32LG6.5-15×4
N=3.0Kw
|
2
|
|
12
|
0.38-0.50
|
SQL1000×1.0
|
0.78
|
300
|
32LG6.5-15×5
N=4.0Kw
|
2
|
|
13
|
0.50-0.65
|
SQL1000×1.0
|
0.75
|
300
|
32LG6.5-15×7
N=5.5Kw
|
2
|
|
14
|
0.65-0.85
|
SQL1000×1.5
|
0.78
|
300
|
32LG6.5-15×3
N=2.2Kw
|
2
|
|
15
|
ZW（L）-Ⅱ-XZ-10
ZW（L）-Ⅱ-XZ-13
|
0.22-0.38
|
SQL1200×0.6
|
0.80
|
450
|
40LG12-15×4
N=4.0Kw
|
2
|
|
16
|
0.38-0.50
|
SQL1200×1.0
|
0.80
|
450
|
40LG12-15×5
N=5.5Kw
|
2
|
|
17
|
0.50-0.65
|
SQL1200×1.0
|
0.80
|
450
|
40LG12-15×6
N=5.5Kw
|
2
|
|
18
|
0.65-0.85
|
SQL1200×1.5
|
0.80
|
450
|
40LG12-15×8
N=7.5Kw
|
2
|
|
