武漢凱迪煙氣脫硝技術
來源：武漢凱迪電力環保有限公司 閱讀：3136 更新時間：2009-08-24 14:16一、概述
選擇性催化劑還原煙氣脫硝技術（SCR）是采用垂直的催化劑反應塔與無水氨，從燃煤燃燒裝置及燃煤電廠的煙氣中除去氮氧化物（NOx）。具體為采用氨（NH3）作為反應劑，與鍋爐排出的煙氣混合后通過催化劑層，在催化劑層，在催化劑的作用下將NOx還原分解成無害的氮氣（N2）和水（H2O）。該工藝脫硝率可達90%以上，NH3逃逸低于5ppm,設備使用效率高，基本上無二次污染，是目前世界上先進的電站煙氣脫硝技術，在全球煙氣脫硝領域市場占有率高達98%。
二、SCR煙氣脫硝技術工藝原理
4NH3+4NO+O2->4N2+6H2O
8NH3+6NO2->7N2+12H2O
三、SCR煙氣脫硝技術工藝流程
SCR反應器通常布置在燃煤和燃油電廠的固態排渣或液態排渣鍋爐的煙氣下游,位于鍋爐出口和空氣預熱器之間,此時氣體溫度為300～4000C,是脫硝反應的最佳溫度區間，一般利用氨作為反應劑,煙氣在進入脫硝反應器之前,首先將NH3和空氣的混合氣體(氨氣5%)導入,氨氣由許多精密噴嘴均勻分配在煙氣通道的橫斷面上,煙氣由上向下流動,催化劑上表面保持一定的溫度, NOx在催化劑表面和氨氣反應生成N2和H2O,而作為空氣組成部分的N2和H2O對大氣不會產生污染。經過脫硝設備處理后的煙氣再經過鍋爐尾部空氣預熱器進入布置在煙氣下游的電除塵器或脫硫系統。

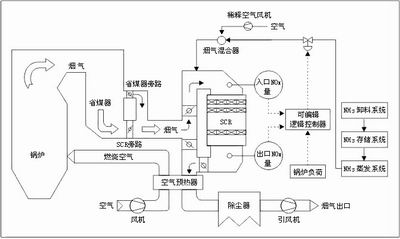

四、流程圖
 |
五、SCR煙氣脫硝工藝系統組成
無水氨存儲系統；氨/空氣混合系統；脫硝反應塔系統；催化劑系統；煙氣系統；吹灰系統
六、SCR煙氣脫硝工藝技術特點
SCR裝置布置在鍋爐省煤器以后，對鍋爐性能和結構基本無影響；
脫硝去除率高，可達90%以上；
脫硫裝置性能可靠、穩定，設備可用率達98%；
催化還原壽命長，使用時間可長達20000小時；
NH3逃逸率≦5ppm。
