活性焦干法煙氣脫硫技術
來源： 閱讀：3702 更新時間：2013-02-27 16:28工藝原理
|
吸附工藝 SO2+1/2O2=H2SO4 解吸再生 2H2SO4+C=2SO2+CO2+2H2O |
活性焦脫硫是利用活性焦吸附煙氣中的SO2，在煙道氧氣、水蒸汽存在的條件下，氧化為硫酸而吸附在活性焦的孔隙內的煙氣凈化技術。
吸附SO2后的活性焦在加熱的情況下，釋放出濃度大于20%的SO2混合氣體，活性焦恢復吸附性能，重新投入吸附塔循環使用。
活性焦再生過程中產生的高濃度SO2混合氣體通過成熟的工藝技術可用于生產硫酸等含硫化工產品。

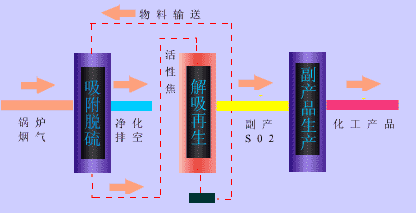

系統組成及工藝流程
活性焦脫硫系統由活性焦吸附脫硫裝置、解吸再生系統、脫硫劑輸送系統和SO2氣體加工處理系統組成。
 |
煙氣通過活性焦吸附脫硫裝置被凈化而排空。吸附SO2達到飽和的活性焦移動至解吸再生系統加熱再生。再生中回收的高濃度SO2混合氣體送入副產品轉換設備。解吸過的活性焦經篩選后由脫硫劑輸送系統送入吸附脫硫裝置而再次進行吸附。破損活性焦顆粒經輸送系統進入鍋爐燃燒。
模塊化設計
根據活性焦脫硫技術的特點，脫硫裝置采用模塊化設計思想，使不同容量的鍋爐脫硫時進行較為簡單的模塊組合，提高了工程效率。

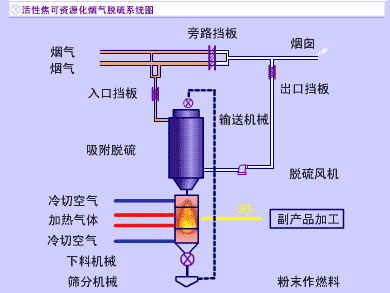

系統布置
脫硫系統安裝于除塵器與煙囪之間。脫硫裝置由吸附反應器、再生反應器構成，采用一體化布置。煙氣從煙道進入脫硫裝置凈化以后，返回煙道排空。在裝置進出口煙道和裝置旁路煙道上設置了關閉擋板風門，通過控制擋板風門，可方便地投入或切除該裝置。脫硫風機用于克服吸附反應器對煙氣的阻力，整個脫硫裝置與原有煙氣并聯布置，呈一個相對獨立的脫硫島。SO2氣體加工處理根據情況可以相對獨立布置。
 |
