研祥特種計算機系統在工業廢水監測中的應用
來源：研祥集團戰略市場研究院環保能源事業部 閱讀：1942 更新時間：2008-10-29 14:49技術提供：研祥智能科技股份有限公司
系統概述
我國很多工業城市的廢水排放量較大，已造成城市地表水的嚴重污染。各城市的環境監測中心站肩負著對城市地表環境水質及污染源排放廢水的監測工作，很多城市相繼形成了以市站為網頭，與區站、行業站構成一體的廢水監測網。
為提高水質監測能力建立了廢水在線監測系統，系統建成一個由污水排放監測子站、監測中心站和管理中心（城市環保局）組成的城市廢水監測網絡系統。該系統可實現對企業廢水和城市污水的自動采樣、流量的在線監測和主要污染因子的在線監測；實時掌握企業及城市污水排放情況及污染物排放總量，實現監測數據自動傳輸；由監測中心站的計算機控制中心進行數據匯總、整理和綜合分析；監測信息傳至城市環保局，由城市環保局對企業進行監督管理。
系統構成
1、監測子站
在每個排污口建一座監測子站，監測子站設有實驗臺，站內安裝在線流量計、水質自動采樣器、污染物在線監測儀以及計算機控制系統。
監測子站計算機系統能完成檢測儀表輸出信號的采集、數據處理、存儲、顯示、記錄、統計、打印等功能；能滿足各個排污口對監測數據的要求，通過無線通信系統與計算機控制中心進行實時數據傳輸。
2、監測中心站
在城市環境監測中心站建立一個中心實驗室、一個無線接收系統和一個計算機控制中心。計算機控制中心負責接收監測子站傳輸的信息和其他污染源的監測信息；負責對監測信息分類、篩選和綜合分析；完成對數據的統計、運算、處理，能自動生成各種報表；具有存儲、顯示、記錄、打印、統計等功能，并實現與市環保局信息中心聯網。
設置一個大屏幕投影系統，顯示全市重點污染源分布和監測結果，同時用計算機多媒體語音系統進行環境質量狀況演示。
3、管理中心
管理中心由城市環保局相關部門組成，是本系統的決策中心，主要對從監測中心站獲得的監測信息進行分析、調研，及時做出管理決策，增加管理力度。
系統要求
能適應現場惡劣環境，完全工業級產品
對工業廢水所含的有害化學成分進行采集分析，得出各項精確數值
分析采集到的數據，實施報警并監控廢水處理裝置，使廢水達到排放要求
將現場采集到的數據通以太網傳至中心控制室

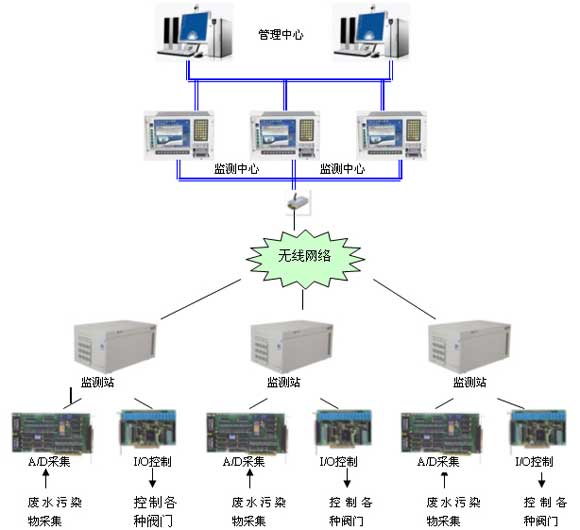

系統框圖
.jpg) |
監測的基本參數有COD、NH3-N、pH、石油類、氰化物、酚、Cr+流量等濃度和排放總量，監測系統由取水預處理裝置、監測 儀表、數據采集處理控制系統、系統平臺軟件等部分組成。
系統配置
監測站：
機箱：IPC-6810/6106P4/160A
主板：FSC-1712CLNA（在板CUP，內存）
A/D卡：PCL-813（32路模擬采集卡）
I/O卡：PCI-16P16R（16路繼電器輸出，16路隔離輸入）
監測中心：
機器：EWS-843V（一體化工作站）
主板：FSC-1713VNA（B）
配件：P4 3.0/512M/160G
系統評價
城市工業廢水監測系統，大量采用成熟的工控設備和先進的控制軟件是一種必然的發展趨勢。 研祥特種計算機產品無疑在城市工業廢水監測系統中提供了成熟穩定的工控設備產品。
