膜集成技術在鋼鐵廢水資源化中的應用實例
來源：天津膜天膜科技有限公司 閱讀：2911 更新時間：2009-08-12 16:341、前言
天津榮程聯合鋼鐵集團有限公司是天津市最大的民營企業，中國500強企業。為解決長期困擾企業的水資源緊缺和水質差的問題，榮鋼公司于2007年10月開始建設污水處理回用項目，設計處理規模72000噸/日，系統產水用于生產工藝和循環冷卻。
 |
天津膜天膜公司負責該項目中雙膜法深度處理回用（CMF+RO）系統的總包工程，包括工程設計、工藝設計、設備制造和安裝調試等工作。由于受一次水用水指標的限制，為滿足生產需要，該項目采用將混合污水通過集成處理工藝來實現污水的再利用。
該項目的雙膜系統于2008年2月中旬開始建設，5月底投產運行。
2、原水水質水量
原水：天津市葛沽鎮生活污水+鋼鐵生產廢水+天津大沽排污河水
三種污水所占的比例設計為10%、40%、50%；運行時實際比例20%、50%、30%
設計處理規模：72000 噸/日
 |
3、工藝流程
（1）總處理工藝：
原水 → 格柵 → 沉砂池 → 水解酸化 → CAST 反應池 → 混凝沉淀 → CMF → RO → 產水
產水水質：達到一級RO 脫鹽水
產水用途：鋼鐵生產工藝用水
（2）深度處理工藝流程
CMF進水池→CMF循環進水泵→熱交換系統→自清洗保安過濾器→微濾系統→微濾產水箱→清水泵→保安過濾器→高壓泵→RO裝置→RO產水池
4、主要設備及功能
膜系統設備配置規模如下：

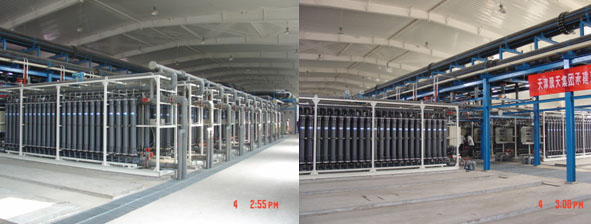

微濾裝置：一期22套，20用2備，處理水量48,000噸/日。預留二期微濾裝置10套，二期處理水量24,000噸/日。
反滲透裝置：一期7套，6用1備，產水量30,000噸/日。預留二期反滲透裝置4套，二期產水量15,000噸/日。
微濾系統回收率為94%，反滲透系統回收率為75%。
5、運行情況
系統運行時，微濾裝置、反滲透裝置均采用并聯運行的方式，微濾裝置的水的利用率設計不小于94％，微濾裝置出水污染指數（SDI）小于3。反滲透裝置產水回收率不小于75％，反滲透系統初期總脫鹽率不小于97%，三年后脫鹽率不小于95％。

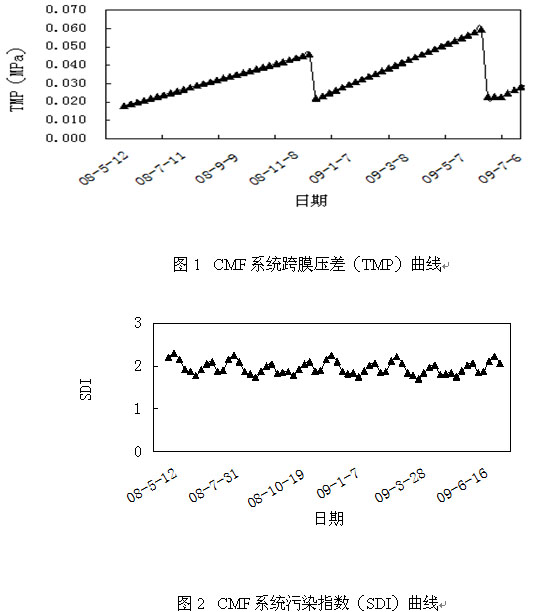

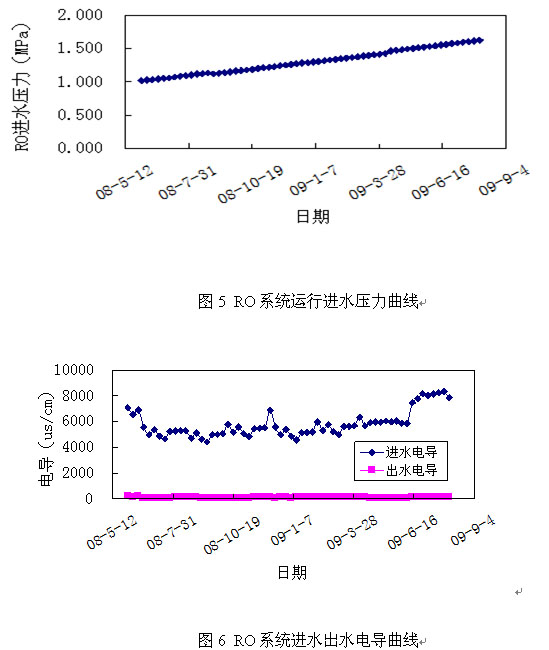

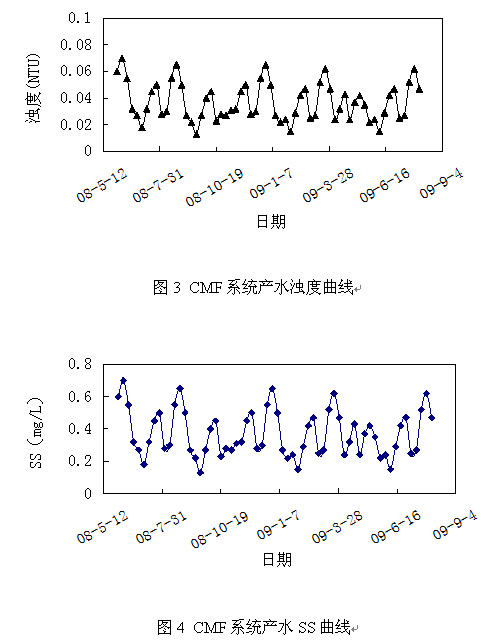

傳統生化工藝處理后，污水經絮凝沉淀，再進入CMF系統處理，出水直接回用于補充循環冷卻水，CMF后接RO除鹽后產水用于高速線材生產線工藝用水。該項目由于進水為復雜的混合污水，水質波動較大，需要根據水質變化情況對膜系統及時維護清洗，運行1年來，總體狀況良好，實現了復雜水體的循環再利用。圖1-4為CMF系統的運行數據圖，圖5-6為RO系統的運行數據圖。
表1 CMF系統處理后的水質
|
表2 RO系統處理后的水質
|
 |
 |
 |
6、小結
本項目已投產處理規模4.8萬噸/日，再生水生產規模3萬噸/日，即將擴建到處理規模7.2萬噸/日，再生水總生產規模4.5萬噸/日。項目建成后不僅能消減企業自身污染物負荷（COD 2100公斤/日），還能顯著消減區域入海水污染物負荷（葛沽鎮生活污水COD 6000公斤/日，大沽河污水COD 19000公斤/日），累計日消減COD 27100公斤，真正實現 “零”廢水排放、“零”生產新水利用、“負”污染物排放和區域水環境改善，同時為天津濱海新區以及同類冶金企業的污染物消減和水環境容量緩解提供了工程示范。可為北方嚴重缺水城市的鋼鐵企業可持續發展和建設資源節約、環境友好的新興工業體系提供系統成套技術保障。
