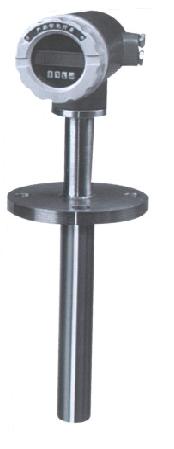

插入式電磁流量計XHDC系列
一、特點
插入式電磁流量計除具有一般電磁流量計的特點外，還具有其自身獨特的優點。
1、結構簡單,無可動部件,使用壽命長。
2、體積小,重量輕,安裝方便,維護量小。
3、有截止閥插入式電磁流量計實現了不斷流即可安裝，拆卸，方便用戶維護、檢修。
4、測量時不受被測管道材質的影響。
5、不需要襯里,不需要接地環。
二、技術參數
1、管道公稱通徑≥DN150
2、被測液體導電率：≥5μs/cm
3、公稱壓力：0.6MPa 1.0MPa 1.6MPa
4、被測介質溫度：0～60℃
5、傳感器定位桿軸線與管道軸線的夾角允差+5°，插入深度允差3mm
6、直管段長度要求：傳感器上游直管段長度≥ 20D；傳感器下游直管段長度≥7D
7、轉換器主要技術性能指標：
a、輸出信號：直流電流:4～20mA(允許負截電阻為0～500 Ω,光電隔離)
b、供電電源：220VAC 或24V DC
c、傳感器與軒換器之間連接電纜的最大長度為100m
d、工作環境：溫度為0～40℃;相對濕度小于85%；周圍空氣中不應含有腐蝕性氣體
e、顯示瞬時流量和累計流量
8、精確度：± 2.5級
三、選型參數及型號標記
對于插入式電磁流量計，設計單位應根據本產品的主要技術指標，參照用戶的實際情況選型。
1、適用流量范圍的確定
如果用戶已做好管道，可根據表選擇相適用的流量及傳感器口徑。
如果用戶沒有做好管道，首先要根據流量范圍確定傳感器口徑，再考慮是安裝有截止閥型還有安裝無截止閥型的傳感器。
2、探頭及插入桿形式
探頭形式是根據介質懸浮物情況確定的，一般懸浮物多不易經常拆裝的選敞開式，否則選導管式，插入桿形式是對安裝的要求，一般螺桿式比較易于安裝。
3、壓力及使用情況
用戶可根據管道壓力的要求選擇傳感器的壓力指標.一般插入式電磁用于管道壓力較小的場合，適用于大中型管道中的循環水、源水和凈水計量.另外，插入式電磁流量計與同口徑的一體、分體電磁流量計相比價格較低廉。
