聚氯乙烯合金七孔膜用于污水處理的實踐
來源：中國環保產業 閱讀：2837 更新時間：2010-02-26 11:51| 詳細信息 | |||||
| 項目名稱 | 聚氯乙烯合金七孔膜用于污水處理的實踐 | ||||
| 建設地點 | 建設起始時間 | 建設結束時間 | |||
| 建設性質 | 新建 | 工程投資 | 廢水性質 | ||
| 處理規模 | 進水水質 | 出水水質 | |||
| 處理工藝 | 運行費用 | 承包范圍 | |||
工程說明
國內首創的第一種復合多孔超濾膜—七孔超濾膜（見圖1）是北京中水源膜技術有限公司的核心產品。多孔膜技術的特點在于，通過獨特的設計，在膜絲成型過程中將多孔集成在一根膜絲上，從而提供了集成的強度，不但提供了可靠的超濾分離效果，而且獲得了更高的機械強度和使用壽命，并有利于膜絲的封裝和膜組件的開發。用于MBR技術時，集成在一根膜絲上的七個孔可以實現處理液的“多孔分配”過程，在同等情況下延緩膜孔和膜內壁的堵塞，降低濃差極化從而極大地增強抗污染性能。
 |
以北京市第五肉聯廠污水處理改造項目中試概況為例分析。
北京第五肉聯廠的污水處理改造項目處理規模2000m3/d，COD設計負荷為2000mg/L，采用的主體工藝為：厭氧+兩級接觸氧化+兩級沉淀+過濾。隨著該廠屠宰規模的不斷擴大，有機負荷不斷增加，特別是在冬季，生豬的屠宰量很大，污水處理站的進水COD負荷會達到2800mg/L以上，在冬季氣溫較低的情況下，污水處理站出水超標排放，故2007年改造建成的污水處理站已不能滿足實際生產的需要。因此，肉聯廠提出采用更先進的工藝技術在原有設施的基礎上進行改造以達到生產要求。
該工程選定厭氧+預曝+缺氧+MBR+深度處理流程，處理規模2.4m3/d，氣水比90∶1，其中MBR工藝段采用中水源公司的聚氯乙烯合金七孔膜。中試實驗時間段為7月15日－8月21日，各種污染物去除效果見表1、表2、表3。
 |
其他指標的去除效果：實驗系統進、出水pH均在6～9；實驗進水SS為10～30mg/L，出水SS基本為零；實驗進水色度較高，在有限次的檢測次數中，其最高值為200倍，平均值為175倍，色度較難生物去除，出水色度值為50～70倍。
中試實驗裝置穩定運行近一個半月的時間，通過對實驗數據和操作運行參數的分析，得出結論如下：
（1）在實際進水水質指標有較大波動的情況下，中試實驗裝置對除TP外的其余各項污染物的去除效果非常好，其COD去除率可達97％，NH3-N去除率可達95％，BOD去除率可達99％。
（2）由于肉聯廠的進水水質隨季節、時間的變化非常大，但MBR的出水一直相對穩定，因而可以看出其具有很強的抗沖擊負荷能力。

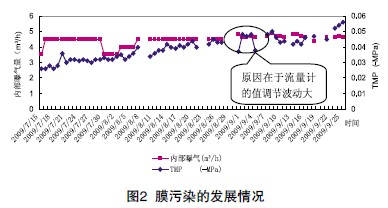

系統連續出水時，開始記錄膜污染的發展。膜組件運行采取的抽（29min）、反洗（0.5min）、停比（0.5min），未進行在線反沖。2009年7月15日至9月25日膜污染的發展情況如圖2所示：
 |
從圖 2 可以看出：1）在內部曝氣量為3.5～4.5m3/h時，TMP相對穩定，發展緩慢。7月15日～9月15日，膜系統的跨膜壓差TMP緩慢上升至56kPa，從未進行化學清洗。說明膜本身具有較強的抗污染性；2）恒流量運行相對于恒壓運行更有助于減緩膜污染趨勢；3）在設計的參數下運行，膜系統可以保持較長時間的穩定性。
綜上所述，通過聚氯乙烯合金化進行親水性改性，以及獨特的七孔膜設計，可極大地提高超濾膜的抗污染性能。具有優異綜合性能，成本低廉，適用于污水處理MBR工藝的國產復合多孔超濾膜—七孔超濾膜，可為MBR的進一步大規模商業應用提供有利條件。
