雙膜法技術在北京經濟技術開發區（BDA）再生水工程中的應用
來源：藍星環境工程有限公司 閱讀：5911 更新時間：2009-08-25 15:44| 詳細信息 | |||||
| 項目名稱 | 雙膜法技術在北京經濟技術開發區（BDA）再生水工程中的應用 | ||||
| 建設地點 | 建設起始時間 | 建設結束時間 | |||
| 建設性質 | 新建 | 工程投資 | 廢水性質 | ||
| 處理規模 | 進水水質 | 出水水質 | |||
| 處理工藝 | 運行費用 | 承包范圍 | |||
工程說明
一、概況
近年來，隨著北京經濟技術開發區社會經濟的飛速發展，區內工業企數量迅猛增加，工業企業用水量呈逐年上升趨勢。盡管目前開發區己建成的污水處理廠（金源經開污水處理廠），但環境污染的形式依然嚴峻。當前開發區用水量增長與水資源短缺、水環境污染的矛盾日益突出，這也必成為制約開發區可持續發展的瓶頸。因此如何合理有效的對水資源進行綜合利用，最大限度的發揮污水這種特殊水資源的作用，已成為解決開發區水資源短缺、水環境污染問題的關鍵。
 |
北京經濟技術開發區再生水工程是開發區污水資源化的重要工程項目。以金源經開污水處理廠二級出水為水源，經過深度處理后使水達到高品質再生水水質要求，通過配套再生水管網向開發區內工業企業提供生產用水。
再生水工程建設規模為處理水量3萬噸/日，凈產水量2.1萬噸/日。
二、經開再生水廠設計進出水水質（進水為污水廠二級出水）
|
三、再生水生產工藝流程
經開再生水廠主體生產工藝采用“微濾＋反滲透”，即MF（Micro Filtration）+RO（Reverse Osmosis）”組合工藝，并根據實際需要設置合理的配套部分，如預處理、殺菌、清洗系統等。

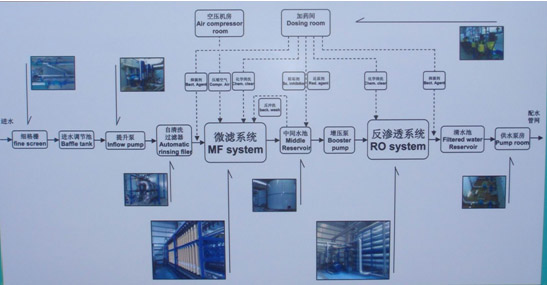

BDA再生水系統全流程示意圖
 |
四、主要設備性能

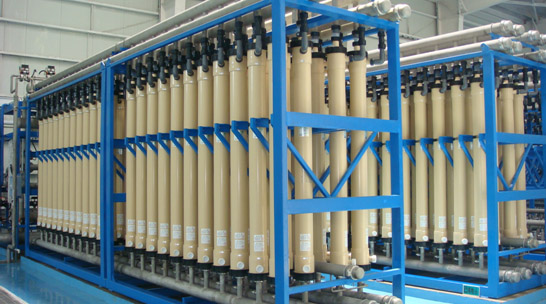

1、微濾系統設計臺套數為6套，凈產水量為28000噸/天。
 |
微濾系統由提升泵、自清洗過濾器、微濾膜組件和清洗系統組成。微濾的系統氣水反洗周期約30分鐘，氣水反洗時，反洗水從產水側進入，壓縮空氣從進水側進入，混和反洗，效果更佳。微濾定期進行加強化學清洗（EFM）和化學清洗（CIP）,清洗時藥液從濃水管和產水管同時回流，通過流量調節閥，控制濃水側流量和產水側流量為1：1，這種控制方式保證了清洗的恢復率。
微濾產水水質：
|
微濾系統運行參數：
|

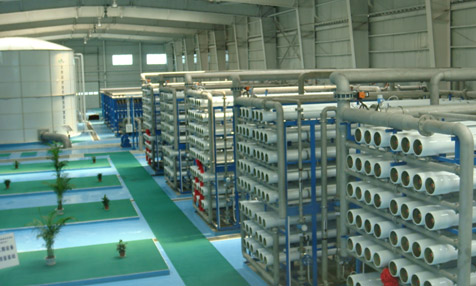

2、反滲透系統設計臺套數為5套，產水量為21000噸/天。
 |
反滲透系統參數
|
反滲透系統由低壓供水泵、紫外殺菌裝置、加藥系統、保安過濾器、高壓供水泵、反滲透主機、段間增壓泵和清洗系統組成。

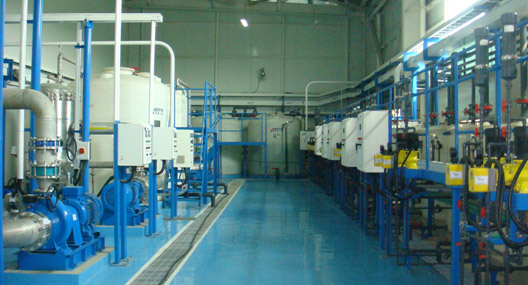

加藥間
 |
反滲透高壓供水泵數量為5臺，設計可以保證在一臺化學清洗時，其余四臺通過變頻控制提高流量，滿足每天產水21000噸的考核標準。
設計膜通量偏低將導致膜組件內濃水側流速和流量較低，最末端膜組件濃水側流速和流量都不能滿足反滲透設計規范，本方案采用濃水回流和一段二段間設增壓泵來解決這個問題。
五、控制系統
本系統設一座中央監控站CCS，CCS里設兩臺監控計算機，主要完成對本系統的管理、調度、集中操作、集中監視、系統功能組態、控制參數在線修改和設置、記錄、報表生成及打印、故障報警及打印等功能。通過彩色顯示器可直觀地顯示整個系統各工藝流程段的實時工況、各工藝參數的趨勢畫面，使操作人員及時掌握全部運行情況。
中央監控工作站CCS與再生水廠、經開污水廠監控系統間的數據通訊通過工業以太網進行，可根據再生水廠進、出水水質變化情況調整優化工藝運行參數，并在必要時能夠及時準確的通過控制LCS站實現主水源與備用水源之間的相互切換，保證再生水生產安全可靠。
六、小結
本項目為再生水工程一期工程，是北京環境二期世行貸款項目，由藍星環境工程有限公司完成系統設計、設備制造、現場安裝、調試等各項工作，于2008年7月一次開車成功。該工程的建設，將有效緩解開發區用水緊張的現狀，同時對于北京市及開發區的污水資源化有著重要意義。
