水質在線自動監測系統湖南力合：水質在線自動監測系統技術解決方案術解決方案
來源：湖南力合科技發展有限公司 閱讀：9095 更新時間：2009-05-07 10:08申報單位：湖南力合科技發展有限公司
適用范圍：適用于各種污染源企業及地表水的水質在線自動監測及自動采樣留樣
主要技術內容
一、基本原理
水質在線監測的目的就是達到對被測水體的自動化在線監測，采用工業自動化的運行模式把大量的人力資源和物力資源從現場取樣和水質分析中脫離出來。基站監測系統實現對被測水體進行定時、等時或隨時的測試，監測的數據及時的傳送到相關的職能部門，作為政府職能部門分析統計、執法、決策等的依據，達到自動在線監測的目的。
本設計方案包括了水質在線監測的兩大部分：監測基站與上層管理軟件；同時方案將兩類（地表水與污染源）水質監測的中心站軟件合二為一，使其成為一個整體，可方便的將地表水與污染源監測基站納入其內，為整體水質監測實現及以后的擴展提供了實現平臺。
本系統包括四個子系統，即基站管理系統、中心管理系統、運營維護系統、WEB信息發布與查詢系統。

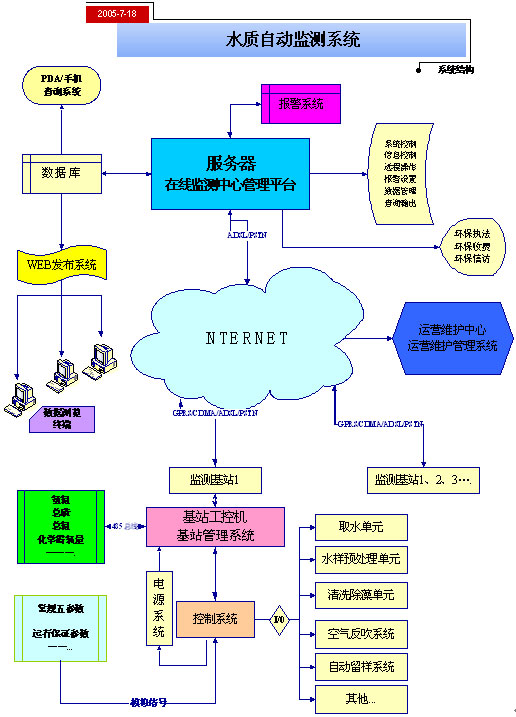

監測方案結構如下所示：
.jpg) |
二、技術關鍵
“高精度液體采樣送樣機構”專利號；ZL 00 2 25670.3
“自動快速比色分析儀” 專利號：ZL 01 2 57301.9
“高精度全自動光度滴定分析儀”專利號：ZL.012 57186.5
“滴定、比色通用反應裝置”專利號：ZL 01 2 57313.2
“多通道流路切換閥”專利號：ZL.022 23817.4
“一種加熱裝置及帶加熱裝置的反應池”專利號：ZL2006 2 0051812.X
“液液萃取裝置”專利號：ZL.2006 2 0051811.5
“水質自動采樣器”專利號：ZL.2006 2 0147108.4
“水樣預處理穿濾裝置”專利號：ZL 03 2 48641.3
“用于水質采樣設備中采樣瓶的自動排空和清洗機構”ZL2004 2 0069295.X
三、技術創新性說明
系統先進性
基站系統的設計完全達到實時在線監測的要求，整個系統的運行都是以提供實時的在線監測數據為目的。選用非常成熟和先進的在線分析儀器產品，LFCOD-2002A是集成了水樣預處理、水樣在線分析、數據處理及傳輸系統的高度集成化的最新產品，該儀器采用國標檢測方法，在市場上有廣泛和成功的應用，且具有很好的穩定性。此外，該分析儀器的分析周期短，檢測范圍寬，能滿足各種復雜的水體情況，在系統各個模塊上，也優先選用先進技術和材料。
強化了系統穩定性
能穩定、準確的提供有效的監測數據，作為主管機構和行政部門執法和監督的依據，實實在在的起到監測的效果。
我國很多水質在線分析系統應用失敗的例子告訴我們，只有好的分析儀器還不夠，還要系統集成出色才能讓儀器不會成為擺設。因此，本系統各集成部件都采用先進的工藝制造，如水樣預處理系統，就采用力合科技擁有專利技術的穿濾裝置。
支持預警功能
本基站系統具有自動保護和預警功能，包括斷電報警、斷電保護、試劑報警、系統故障報警、設備故障報警、安全報警等等，達到遠程掌握系統實際運行效果的目的和效果 。
超標報警功能
系統可設置各個監測參數的超標報警，且根據事態的范圍可以設置不同的報警級別。系統可配備自動留樣裝置，作為超標備查、儀表校正、數據抽查等的在線實物依據。配合具有特色的售后服務計劃，此外，還可利用留樣裝置定期對各分析儀器進行校正，充分發揮了系統各部件的使用效率，并提高了系統穩定性。
擴展性
系統在設計上充分考慮到系統擴展的需要，在硬件配備，軟件設計上具有足夠的擴展空間。如在使用過程中發現還需監測更多參數，可隨時接入更多參數的在線分析儀。
遠程操作和控制功能
在整個基站系統的設計中，為減少系統的維護工作量和便于相關部門的監測執法要求，在設計上完全支持遠程對基站的操作和控制功能，方便了系統的使用。運用遠程操作和控制，可隨時查詢檢測數據和系統狀態。
技術支持
如果把整個系統看成一個產品，那么這是一個高科技且非常復雜的產品，因此光有好的產品是遠遠不夠的，還要有同等品質的技術支持。為保證技術支持的及時性，體現在線的目的，力合科技在系統中開發了水質在線監測運行維護端口，安裝在技術支持中心，通過現代通訊手段，專門隨時接收整個系統及基站的運行狀況信息，能夠保證第一時間對系統、基站集成、儀器等運行狀況的掌握，達到穩定運行與快速維護的目的。
典型規模
污染源站點：COD、流量計、自動采樣留樣器（可選）、集成設備及基站控制軟件
地表水站點：五參數、氨氮、總磷、總氮、高錳酸鹽指數、自動采樣留樣器（可選）、集成設備及基站控制
軟件
主要技術指標及條件
一、 技術指標
二、 條件要求
主要設備及運行管理
一、 主要設備
儀器：化學需氧量、氨氮、總磷、總氮、高錳酸鹽指數、重金屬（鉛鋅鎘銅）、六價鉻、氟化物、硫化物、砷、揮發酚在線監測分析儀；自動采樣留樣器
集成設備：采水單元、配水單元、預處理裝置、清洗與除藻單元、控制單元及控制系統、通訊系統。
二、 運行管理
投資效益分析
一、投資情況
總投資
其中，設備投資
主體設備壽命
運行費用
二、經濟效益分析
三、環境效益分析
技術成果鑒定與鑒定意見
一、組織鑒定單位
國家環境保護總局科技標準司
二、 鑒定時間三、鑒定意見
水質在線自動監測系統技術解決方案.doc
